一、项目基本信息

1. 项目名称：武汉政供水管网在线水质监测站点建设项目

2. 项目业主武汉市水务集团有限公司

3. 应用场景市政供水站点（管网水/出厂水在线连续监测）

4. 执行标准

 《生活饮用水卫生标准》GB 5749-2022

《城镇供水水质在线监测技术标准》CJJ/T 271-2017

二、项目建设背景

本项目服务于城市居民生活饮用水安全保障工作。原有水质管控模式以人工定时取样、实验室化验为主，存在监测间隔长、无法实时捕捉水质突发异常、数据台账整理工作量大等短板。

为落实水务监管要求，实现24小时不间断水质监控，及时预警浊度、余氯、pH等关键指标超标风险，本项目在供水站点部署壁挂式多参数水质在线监测控制柜，搭建自动化在线监测系统，数据本地存储并可对接水务集团SCADA监控平台，提升供水精细化管理水平。

三、现场系统配置方案

（一）系统总体组成

整套系统分为：水样预处理单元、水质传感器单元、数据采集与控制单元、人机交互单元、数据传输单元。

（二）核心设备清单

1. 多参数在线监测控制柜（MCGS昆仑通态触摸屏款）

- 柜体：壁挂式冷轧钢电控箱，带门锁，防护等级IP54；

- 人机界面：7寸MCGS工业触摸屏；支持实时数据显示、参数设置、仪表校准、维护记录、历史数据查询；

- 采集模块：RS485数字信号采集，支持Modbus通讯；

- 选配不锈钢分体仪表箱（双数显仪表，现场直观对照读数）。

2. 水质监测传感器（每套按需选配）

表格

监测项目 量程 单位 说明

浊度 0~10 NTU NTU 低量程自来水专用浊度电极

游离余氯 0~2 mg/L mg/L 自来水余氯监测电极

pH值 0~14 pH pH 水质酸碱度检测

水温 0~50℃ ℃ 内置温度补偿

色度（选配） 0~50 PCU PCU 地表水/出厂水可选配置

3. 水样预处理管路系统

UPVC取样管路、进水球阀、稳压阀、压力表、恒流取样装置，保证水流稳定，保护传感器。

4. 数据传输模块（可选）

RS485有线输出 / 4G无线传输模块，将实时数据、报警信息上传至水务监控平台。

（三）现场点位监测配置

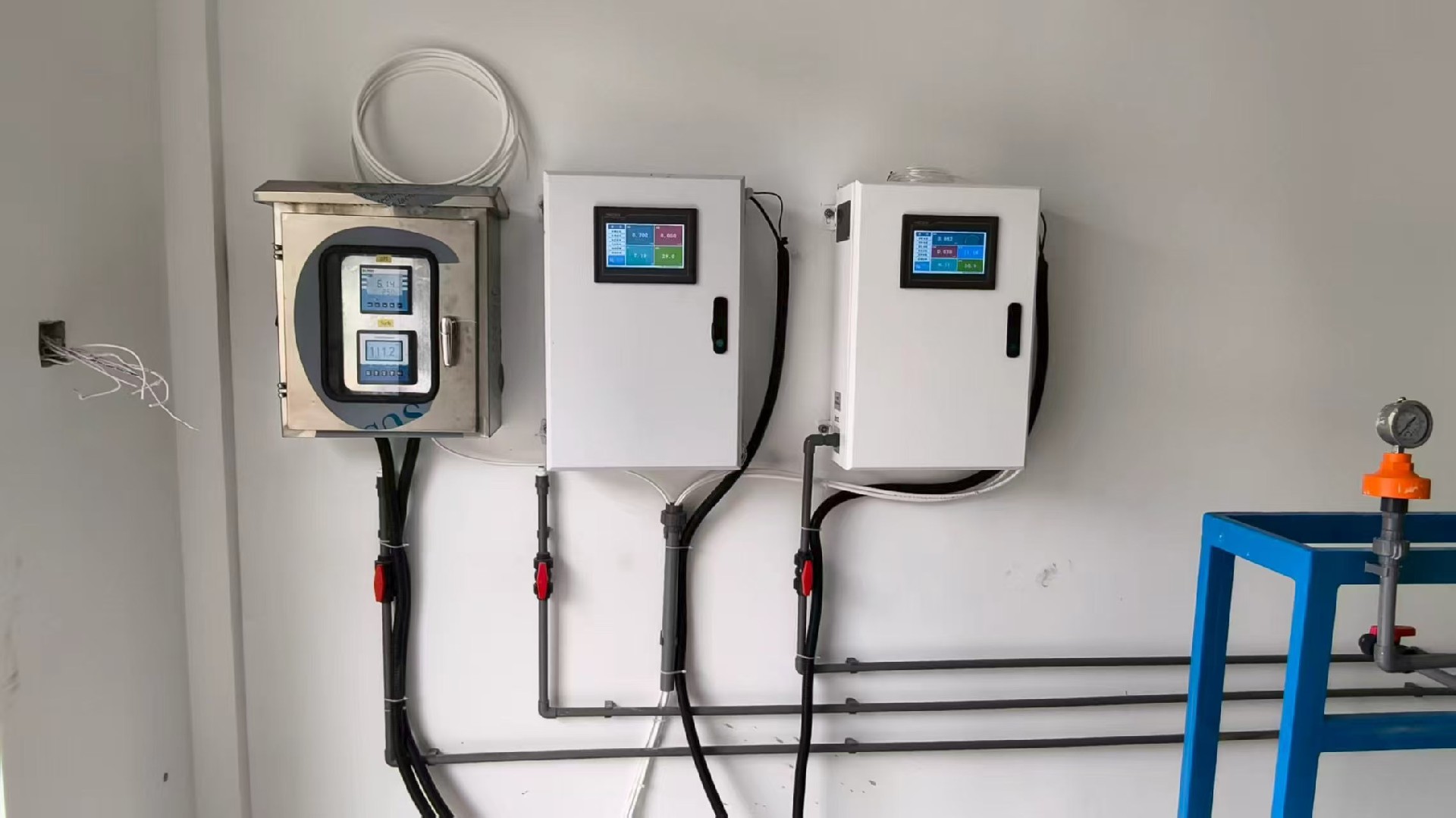

项目现场共设置多套壁挂监测柜，实拍设备实时运行数据：

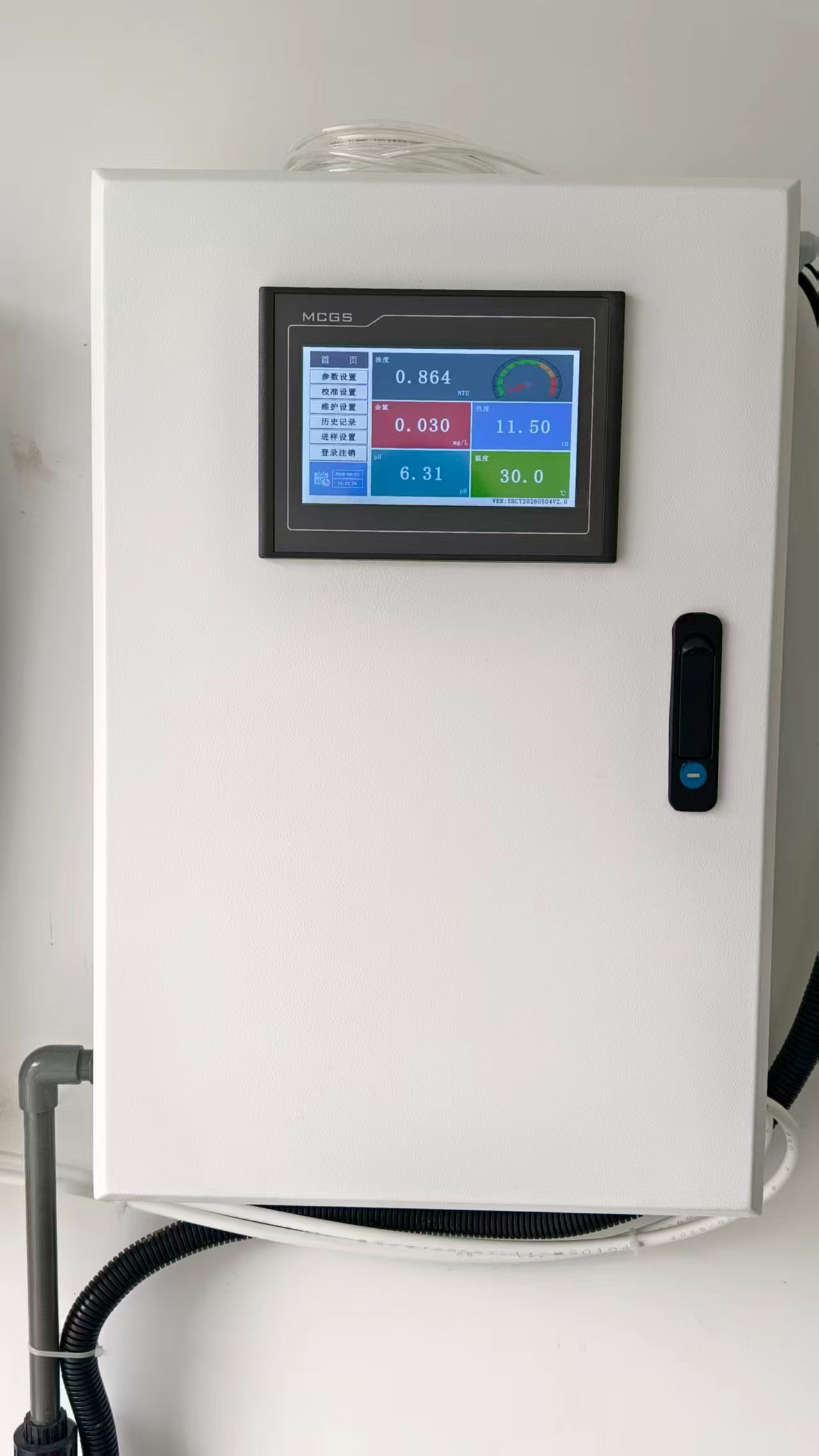

监测柜1：浊度0.864 NTU，余氯0.030 mg/L，色度11.50 PCU，pH=6.31，水温30.0℃

监测柜2：浊度0.703 NTU，余氯0.050 mg/L，pH=7.18，水温29.0℃

所有指标均符合GB 5749-2022生活饮用水标准限值。

四、系统主要功能

1. 24小时连续在线监测

全天候自动采集水质数据，无需人工值守。

2. 本地触控操作与数据存储

触摸屏可完成仪表校准、参数修改；设备自动保存历史数据，生成可导出台账。

3. 超标报警功能

可自定义各指标上下限，数值超标后触摸屏弹窗报警，同时可输出开关量信号，远程推送报警信息。

4. 平台对接能力

支持标准Modbus-RTU协议，可无缝接入水务集团SCADA系统、智慧水务云平台。

5. 低维护设计

自流取样结构简单，配套简易清洗结构，大幅降低现场运维工作量。

五、项目实施成效（客户价值）

1. 满足监管合规要求

提供连续、可追溯的水质在线监测数据，完成住建、生态环境部门在线监测考核要求。

2. 水质风险提前预警

管网余氯不足、浊度突然升高时第一时间发出告警，防止不合格水流入居民管网，保障饮水安全。

3. 节约运营成本

大幅减少人工采样、实验室检测频次；依托实时余氯数据精准调节加药设备，降低消毒剂药剂消耗。

4. 实现供水精细化调度

通过长期水质大数据分析，优化水厂、管网运行调度策略。

六、适用推广场景

1. 自来水厂出厂水在线监测点

2. 市政供水管网监测站点

3. 小区二次供水泵房水质监控

4. 乡镇集中式农村供水工程

5. 净水站、中水回用站点监测
